Śruba pasowana sześciokąt DIN 609 M20x45 8.8 x10

Przejdź do sekcji Opinie
Cena 21,80 zł
Dostępność:
duża ilość
szt.
Zapytaj o produkt
Udostępnij
Dostawa od 10,99 zł - InPost Paczkomaty 24/7

Czas wysyłki: 48 godzin

Cechy produktu:

Pokrycie

  • Rodzaj pokrycia bez pokrycia (czarne)
3a2d633ca4ce4fbc24fe083b6e152c11 3a2d633ca4ce4fbc24fe083b6e152c11 Otwórz galerię (2)

Opis produktu:




Śruby pasowane z łbem sześciokątnym z gwintem długim M20/21x45


  • Norma : DIN 609
  • Klasa własności mechanicznych :
  • Rodzaj i skok gwintu : metryczny (2.5)
  • Kierunek gwintu : prawy








Na tej aukcji kupujesz pełne opakowanie w którym znajduje się: 10 sztuk.















Śruby pasowane stosowane są tam, gdzie wymagane jest zminimalizowanie przemieszczania łączonych elementów (tzw. ciasne pasowanie). Jest ono ważne z punktu widzenia konstrukcji maszyn, bowiem zmniejszenie luzów podczas pracy zapobiega wyrabianiu się połączenia. Połączenia wykorzystujące śruby pasowane mogą przenosić siły poprzeczne.


Wykonanie połączenia wymaga wywiercenia otworu o średnicy odpowiadającej nagwintowanej części śruby i następnie rozwiercenia go do głębokości i średnicy, jaką ma część nienagwintowana. Śruby są pasowane wciskowo względem otworu i zabezpieczane przed wypadnięciem przy użyciu nakrętki lub przez wkręcenie w nagwintowany otwór.

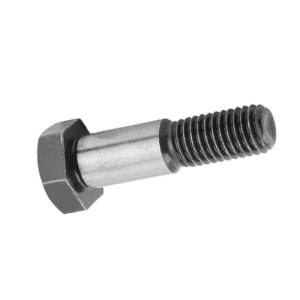

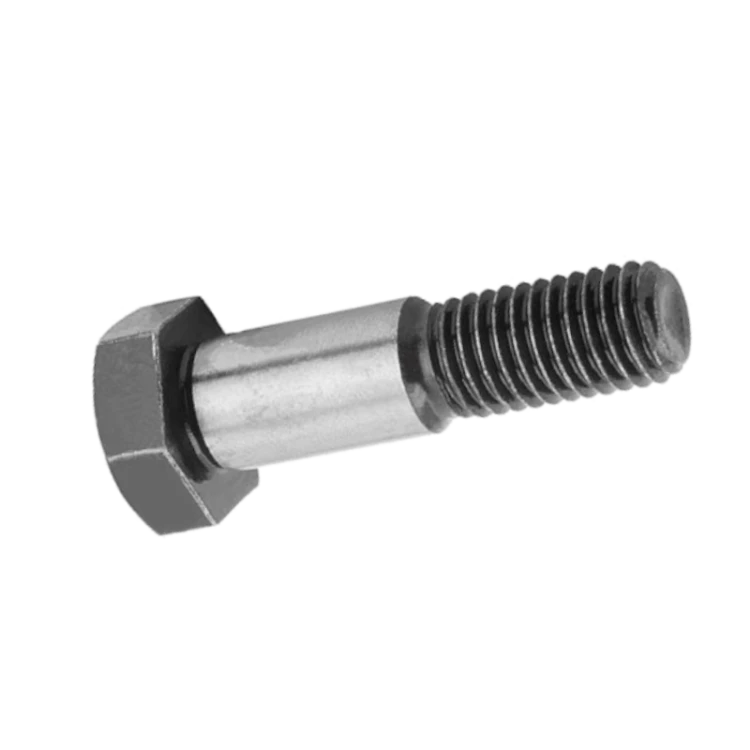

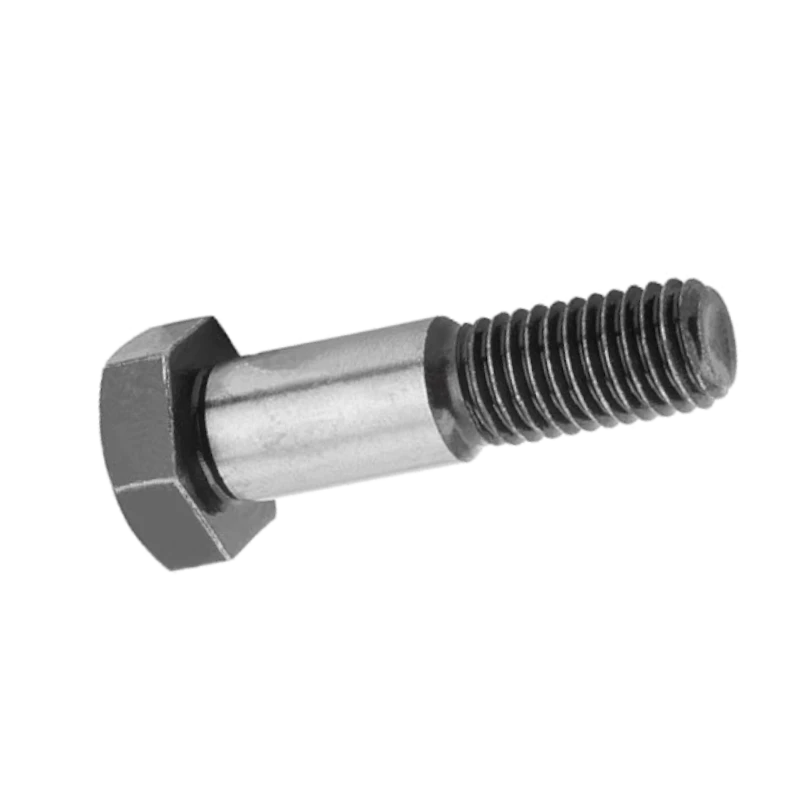

*zdjęcie poglądowe









Wymiary dla aukcji na której aktualnie się znajdujesz:


  •  d (M śruby) = 20 mm
  •  l (długość elementu pasowanego wraz z gwintem) = 45 mm
  •  b (długość elementu nagwintowanego) = (podana w tabeli)
  •  ds (średnica powierzchni pasowanej) = 21 mm
  •  k (wysokość łba) = (podana w tabeli)
  •  s (średnica łba) = (podana w tabeli)
  •  P (skok gwintu metryczny) = 2.5
